大桥未久亚洲无av码在线,亚洲欧美在线一区中文字幕,av无码精品一区二区三区三级,国产精品线路一线路二

硅灰是在金屬?gòu)S冶煉硅鐵合金或金屬硅時(shí)從煙塵中收集的一種飛灰，作為一種工業(yè)固廢，若不能合理地收集并加以利用，將對(duì)環(huán)境造成極大污染。聚合物水泥防水砂漿是一種剛?cè)峤Y(jié)合的新型無(wú)機(jī)防水材料，該材料不僅擁有無(wú)機(jī)材料的強(qiáng)度和耐久性，還因添加了聚合物乳液兼具了良好的抗裂和抗?jié)B性能，已被廣泛應(yīng)用于國(guó)內(nèi)外的建筑防水工程中。在此，將硅灰作為摻合料部分取代石英砂制備防水砂漿，利用硅灰的火山灰活性及微填充效應(yīng)來(lái)提升防水砂漿的性能，為硅灰的應(yīng)用開(kāi)辟一條新的途徑。

1、硅灰摻量對(duì)防水砂漿力學(xué)性能的影響

通過(guò)添加不同比例的硅灰，研究硅灰摻量對(duì)防水砂漿力學(xué)性能的影響。可以發(fā)現(xiàn)，防水砂漿的抗壓強(qiáng)度及抗折強(qiáng)度隨硅灰摻量的增加呈現(xiàn)出相似的變化趨勢(shì)，均先增大后減小。當(dāng)硅灰摻量為12%時(shí)，抗壓強(qiáng)度達(dá)到最大，為34.2 MPa，較空白組增加了14.8%；當(dāng)硅灰摻量為15%時(shí)，抗折強(qiáng)度達(dá)到最大，較空白組增加了9.8%。而當(dāng)硅灰摻量繼續(xù)增加時(shí)，防水砂漿的抗壓強(qiáng)度及抗折強(qiáng)度均呈現(xiàn)衰減趨勢(shì)。

2、硅灰摻量對(duì)防水砂漿干燥收縮率的影響

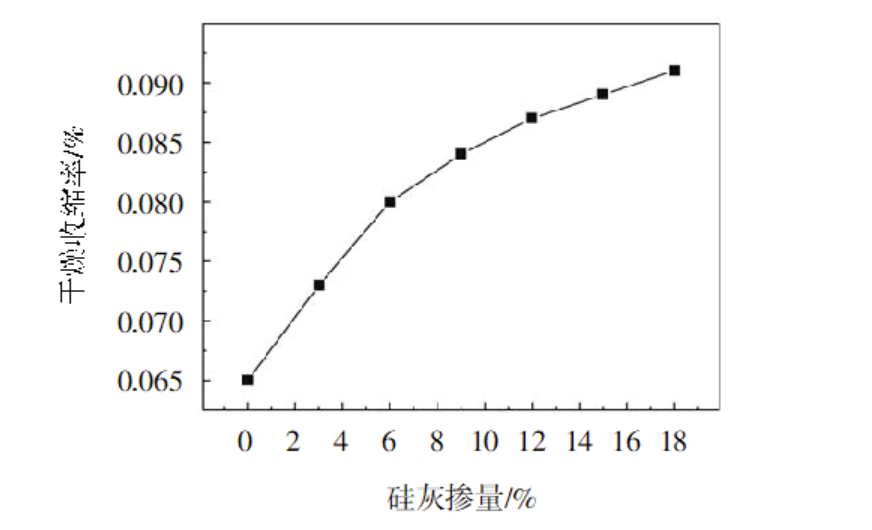

通過(guò)添加不同比例的硅灰，研究硅灰摻量對(duì)防水砂漿干燥收縮率的影響?？梢园l(fā)現(xiàn)，隨著硅灰摻量的增加，防水砂漿的干燥收縮率不斷增大，而干燥收縮率的增大將嚴(yán)重影響砂漿的抗裂性能，所以硅灰的摻量需控制在合理范圍內(nèi)，并不是越多越好。從圖的曲線斜率還可以看出，隨著硅灰摻量的增加，干燥收縮率增大的趨勢(shì)逐漸減緩，這是由于硅灰摻量越大，硅灰的微填充效應(yīng)越強(qiáng)，堵塞了砂漿內(nèi)部的孔隙，使內(nèi)部水分的遷移速率降低，從而減緩了砂漿的干縮速度。

3、硅灰摻量對(duì)防水砂漿抗?jié)B性能的影響

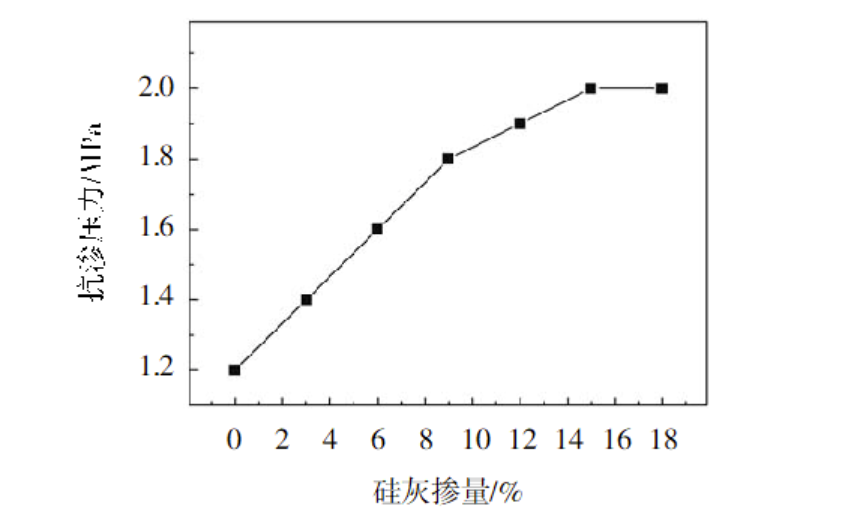

通過(guò)添加不同比例的硅灰，研究硅灰摻量對(duì)防水砂漿抗?jié)B性能的影響?？梢园l(fā)現(xiàn)，隨著硅灰摻量的增加，防水砂漿的抗?jié)B壓力不斷增大，當(dāng)硅灰摻量為15%時(shí)，抗?jié)B壓力達(dá)到最大值（2.0 MPa），較空白組砂漿有顯著提升（增加了66.7%）；當(dāng)摻量超過(guò)15%時(shí)，抗?jié)B壓力趨于穩(wěn)定。硅灰的摻入能顯著提升防水砂漿的抗?jié)B性能，但硅灰的不斷摻入無(wú)法一直提升砂漿的抗?jié)B性能，當(dāng)摻量超過(guò)15%后，抗?jié)B壓力基本保持恒定不變。同時(shí)，因還需兼顧硅灰對(duì)砂漿干燥收縮率的影響，故其摻量也不宜過(guò)大，需控制在合理范圍內(nèi)。

綜上所述，硅灰作為一種摻合料應(yīng)用于防水砂漿中，確實(shí)能有效地改善砂漿的力學(xué)性能和抗?jié)B壓力，但硅灰摻量須控制在合理范圍內(nèi)，摻量過(guò)大將影響砂漿的干燥收縮率和抗裂性能。
